Установка нагревательных тонких матов DEVImat




Название "Нагревательные маты DEVI" объединяют несколько моделей тонких матов для теплого пола, которые отличаются между собой некоторыми конструктивными особенностями, такими как толщина нагревательного провода, материал изоляции кабеля, площадь обогрева и удельной мощностью мата. Но несмотря на такие отличия, технология установки нагревательных матов различных моделей практически не отличается.

Нужно помнить, что одножильные греющие маты в конструкции нагревательного провода имеют одну нагревательную жилу и питающие провода к такому мату подведены с разных концов. Соответственно при монтаже следует учитывать, что оба питающих кабеля необходимо будет подключать к терморегулятору.
У двухжильных нагревательных матов подключение питающего провода выполнено с одного конца мата и возвращать к терморегулятору второй провод не нужно, так как его просто нет.

Так как предназначение тонких нагревательных матов - ремонтируемые полы или полы, где нет уже возможности поднимать уровень пола вверх, то устанавливаются они непосредственно под покрытие пола - керамическую плитку в тонкий слой плиточного клея.
Мат изготавливается в виде рулона синтетической сетки определенной ширины и длины с закрепленным на ней клейкой лентой нагревательным кабелем.
Учитывая эти особенности и размеры самого мата нужно отталкиваться при проектировании теплого пола и его монтаже.

1. Первое, что необходимо сделать - вычислить свободную площадь, которую нужно будет подогревать.

вычислить площадь обогреваПод мебелью, ванной душевой кабиной и т.п. теплый пол не устанавливается. Исходя из полученной площади выбирается наиболее подходящий нагревательный мат.
Площадь нагревательного мата должна быть равной расчетной или чуть меньшей.

Помните: нагревательный кабель и нагревательный мат обрезать ЗАПРЕЩЕНО!
Это полностью готовое изделие и оно должно быть целиком разложено на площади.
Нагревательные жилы не должны соприкасаться и не должны пересекаться!
Максимальная допустимая удельная мощность теплого пола внутри помещения не должна превышать 200 Вт/м.кв.

2. Второе. Определите место установки терморегулятора на стене.
К этому месту необходимо подвести питающий провод от электрического распределительного щитка. Если у Вас несколько зон подогрева, подведите питание к каждому терморегулятору отдельно.
Все нагревательные кабели или нагревательные маты должны подключаться через защитные устройства УЗО.

3. Третье. Приступаем к монтажу.
Нужно подготовить (если еще не готово) место для установки терморегулятора на стене.
От места установки регулятора опустить вертикально вниз штрабу с размером примерно 25х25 мм, для того, чтобы там смогла поместиться гофрированная трубка для датчика температуры и питающий провод нагревательного мата.
Подготовить место для датчика в полу - сделать штрабу 20х20 мм для гофрированной трубки. Датчик должен находиться строго посередине между нагревательными жилами - для этого во время укладки совместите штрабу с матом.

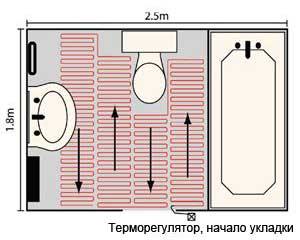

план теплого полаНа полу нанесите разметку подогрева пола в соответствии с Вашим планом.
Разложите нагревательный мат на полу. Где необходимо разрежьте синтетическую сетку (только сетку, НЕ КАБЕЛЬ) и поверните мат.
Мат должен заполнить всю площадь подогрева равномерно без соприкасания и пересекания нагревательных проводов.
Установите в гофрированной трубке датчик температуры на проводе так, чтобы нижний конец трубки был закрыт от попадания раствора или клея.
Верхний конец трубки и питающий провод мата должны быть заведены внутрь распределительной коробки для терморегулятора.

Зафиксируйте, закрепите нагревательный мат к полу, закрепите трубку для датчика в полу и в стене и закрепите монтажную коробку для терморегулятора.

ПРОВЕРЬТЕ - датчик должен свободно выходить и входить из трубки. Это необходимо для возможности его замены в случае, если он выйдет из строя.
ПРОВЕРЬТЕ - электрическое сопротивление нагревательного мата (нагревательной жилы) должно соответствовать заявленному в паспорте кабеля (смотрите этикетку). Сопротивление между нагревательной жилой и проводом заземления (экраном) должно быть бесконечным.

Для большей наглядности Вы можете посмотреть краткую иллюстрированную схему монтажа, которая существенно облегчит Вашу работу.




Установка, нагревательного мата, подогрев пола, отопление дома, devi, deviua.com, devi.com.ua

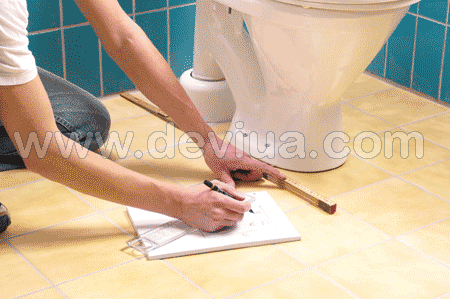

2. На полу нанесите разметку по плану теплого пола. Очертите те места на полу, которые нужно обойти.

Установка, нагревательного мата, подогрев пола, отопление дома, devi, deviua.com, devi.com.ua
3. Подготовьте место для датчика температуры.
Сделайте углубление в полу и стене 20х20 мм. в направлении регулятора.
Вставьте в штробу гофрированную трубку для датчика температуры, загермитизируйте конец трубки и зафиксируйте ее.

Установка, нагревательного мата, подогрев пола, отопление дома, devi, deviua.com, devi.com.ua

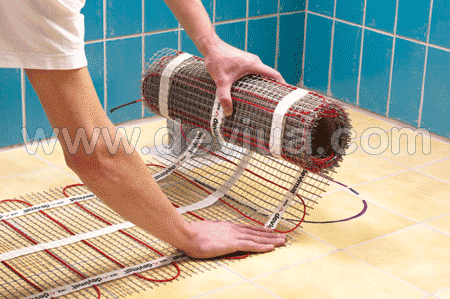

4. Расположите нагревательный мат на очищенную поверхность пола. Делайте это осторожно, чтобы не повредить красный греющий кабель.
Нагревательные жилы не должны касаться и пересекаться.

Установка, нагревательного мата, подогрев пола, отопление дома, devi, deviua.com, devi.com.ua
5. При необходимости можно разрезать сетку мата, но НЕ КАБЕЛЬ, и повернуть его.

Установка, нагревательного мата, подогрев пола, отопление дома, devi, deviua.com, devi.com.ua
Обойдите матов все места, кторые нужно вычесть из обогрева.
Здесь пригодиться Ваша смекалка и находчивость.
Тяжело обходить закругления. Если это необходимо, можно полностью снять греющий кабель с сетки и выложить его по нужной форме на полу, соблюдая расстояние между нагревательными жилами.


Установка, нагревательного мата, подогрев пола, отопление дома, devi, deviua.com, devi.com.ua

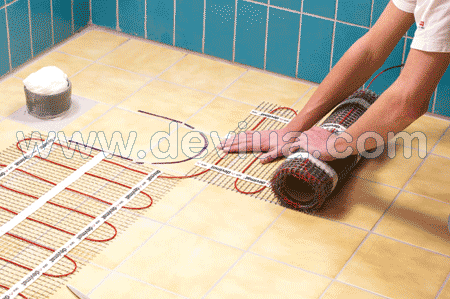

6. Аккуратно уложите мат на всю площадь подогрева и окончательно закрепите кабель к полу. Питающие концы мата подключите к терморегулятору, а сам терморегулятор к сети 220В.
Проверьте работоспособность системы.


Установка, нагревательного мата, подогрев пола, отопление дома, devi, deviua.com, devi.com.ua

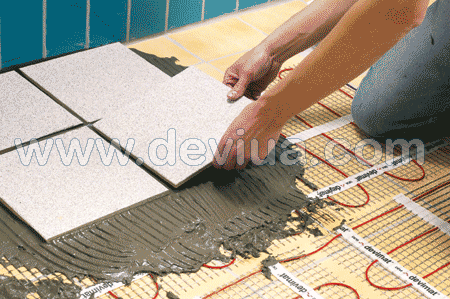

7. Покройте мат плиточным клеем или самовыравнивающимся составом так, чтобы полностью скрыть его и
уложите кафель.

 ПОМНИТЕ! Включать подогрев можно только через 30 дней после укладки плитки !



Установка нагревательного мата предельно проста и не требует специальной подготовки. Монтаж может выполнить любой человек. Для этого необходимо внимательно прочитать инструкцию к нагревательному мату, прочитать общие рекомендации по установке кабельных систем, набраться терпения и у Вас все получиться.
