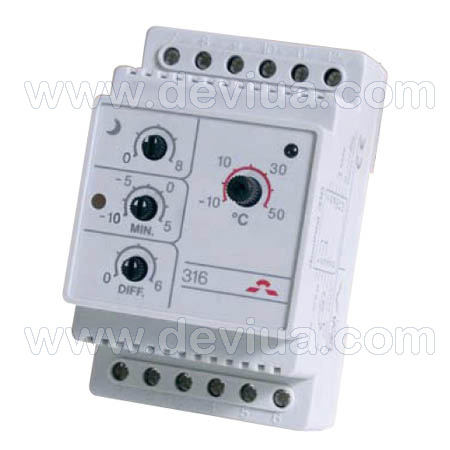

Терморегулятор Devireg 316


терморегулятор, Devireg 316Devireg 316, схема подключения, монтаж терморегулятора Код товара: 140F1075 - 3057,01 грн.
Гарантия: 2 года.

Универсальный электронный терморегулятор с расширенным
функциональными возможностями.
Используется для систем антиоблединения, стаивания снега и льда наружных площадок и кровли, кондиционирования, системами технологического подогрева.
Применяется для установки в щиток на профиль DIN.
Имеет дополнительные органы управления, что позволяет более гибко устанавливать необходимые параметры.


   Технические характеристики терморегулятора devireg 316:
  • напряжение питания:  ~180 / 250 В
  • активная нагрузка:  16 А, 250 В
  • индуктивная нагрузка:  3 А, 250 В, cos . = 0,3
  • переключатель нагрузки:  NO/NC, трехконтактное реле
  • индикатор:  два светодиода
  • тип датчика, длина:  NTC, на проводе 3 м
  • рабочая температура:  -10 °С . +50 °C
  • тепловая мощность:  макс. 7,0 Вт
  • ширина:  54 мм
  • класс защиты:  IP20
• сертифицирован:

 УкрСЕПРО, ГОСТ Р, DEMKO,  CE
     Ассортимент
   Код
товара
Тип Диапазон Тип датчика Ночное
пониж.

  140F1075 Devireg™316 -10°C / +50°C Датчик на проводе
3м, NTC 15кОм при 25°С.
0-8 °С

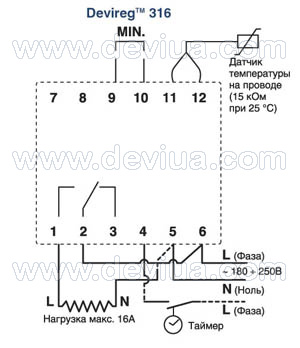

Схема подключения Devireg 316

   Гистерезис(ручка «DIFF»).
Гистерезис – это разница между температурой включения кабельной системы и температурой её выключения. Может устанавливаться в пределах от 0,2 до 6 °С. Например, если температура установлена на 18 °С (ручка «°C»), а гистерезис на 3 °С (ручка «DIFF»), то терморегулятор включит обогрев при температуре ниже 18 °С и затем отключит его при достижении температуры выше 21 °С (18 °С + 3 °С = 21 °С). Обогрев вновь будет включен, когда температура опустится ниже 18 °С.

    Наружный датчик температуры воздуха должен крепиться таким образом, чтобы он не подвергался воздействию прямых солнечных лучей.

    Регулировка температуры – обычный режим I.
    Контакты 9 и 10 (MIN.) разомкнуты. Обычный режим регулирования – аналогично DEVIreg ТМ 330. Наиболее часто применяется для управления системой отопления или охлаждения. Требуемая температура выставляется основной ручкой «°C» в диапазоне от -10 °С до +50 °С. Следует убедиться, что гистерезис (ручка «DIFF») установлен как требуется. Например, при управлении температурой в помещении рекомендуется гистерезис 1 °С.

    Регулировка температуры - дифференциальный режим II.
    Контакты 9 и 10 (MIN.) замкнуты. Основная идея такого регулирования для управления системой стаивания снега и льда состоит в следующем – наиболее часто проблемы со снегом и льдом возникают при температуре воздуха в районе 0 °С или при небольшом «минусе». Отсюда следует, что нет необходимости держать включенной систему при температуре воздуха, например, ниже -10 °С. Такой принцип регулирования требует установки диапазона температур, в котором система будет включена.

    Минимальная температура выставляется ручкой «MIN.» в пределах -10...+5 °С. Максимальная температура выставляется ручкой «°C» в пределах -10...+50 °С. Например, если обогрев должен работать при температуре от +3 °С до -6 °С, то ручка «MIN.» выставляется на -6 °С, а ручка «°C» – на +3 °С.

    Обогрев включается, когда измеряемая температура находится между установленными температурами. Когда температура опускается ниже минимального значения, нагрев отключается,и загорается желтый индикатор возле ручки «MIN.». Когда температура поднимается выше максимального значения, нагрев отключается, и оба индикатора гаснут.

    В этом режиме клеммы 9 и 10 должны быть замкнуты. Однако, иногда возникает потребность включения системы при температурах ниже установленной «MIN.» Например, первый запуск системы при наличии выпавшего ранее снега и температуре воздуха ниже -10 °С или редкий случай выпадения снега при таких низких температурах. В этом случае, для возможности включения системы, на контакты 9 и 10 следует установить выключатель (размыкатель) для возможности ручного запуска системы при температуре ниже установленной ручкой «MIN.»
