DEVI — DTCE-30 - нагревательный кабель


Нагревательный кабель двужильный DEVIsnow (DTСE) на бобинах повышенной стойкости к атмосферным явлениям.


Применяется для открытой наружной установки на крышах, водостоках, ендовах и других открытых площадках.
Изготавлен как двужильный экранированный (медная оплетка + Al фольга) нагревательный кабель с высокотемпературной тефлоновой изоляцией нагревательных жил, с наружной изоляцией из черного PVC, без холодного провода.
Поставляется на бобинах, максимальная длина 1500 м.      Производится согласно международным нормам IEC 60 800, SS 424 2411.

   Технические характеристики DEVIsnow (DTCE):
• тип кабеля:  двужильный экранированный
• максимальное напряжение:  ~400 В
• максимальная мощность:   30 Вт/м
• диаметр:  7 мм.
• мин. диаметр изгиба:  5 мм.
• холодный конец:  нет
• экран:

 2,5 м., 2 х 1,5 мм.кв.
 + 1 х 2,5 мм.кв.

• внутренняя изоляция:  высокотемпературный тефлон
• наружная изоляция:  PVC черная
• максимальная температура:  80 °С
• допустимое сопротивление:  +10% -5%
• допустимая длина:
• сертифицирован:

 УкрСЕПРО, ГОСТ Р, IEC800,  DEMKO, CE

     Ассортимент DEVIsnow (DTCE) на бобинах.

 Код товара     Удельное сопротивление, Ом/м Длина   Цена, Грн.
84805400 9.356 1 110.40
84805403 4.192 1 110.40
84805406 2.368 1 110.40
84805409 1.519 1 110.40
84805412 1.057 1 110.40
84805415 0.735 1 110.40
84805418 0.567 1 110.40
84805421 0.451 1 110.40
84805424 0.367 1 110.40
84805427 0.257 1 110.40
84805430 0.19 1 110.40
84805433 0.146 1 110.40
84805436 0.115 1 110.40
84805439 0.092 1 110.40
84805442 0.07 1 110.40
84805445 0.055 1 110.40

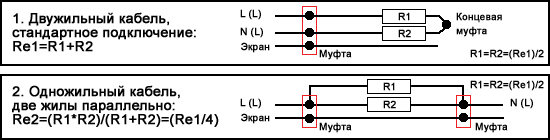

    Возможные схемы подключения кабеля





Расчетные значения длины и мощности кабеля при максимальной удельной мощности P=30 Вт/м.
 Код товара 1. Двужильный кабель, стандартное подключение: Re1=R1+R2 2. Одножильный кабель, две жилы параллельно: Re2=(R1*R2)/(R1+R2)=(Re1)/4
R  Ом/м 220 В 380 В R  Ом/м 220 В 380 В
L,м. P, Вт. L,м. P, Вт L,м. P, Вт L,м. P, Вт
84805400 9.356 13 394 23 680 2.339 26 788 45 1361
84805403 4.192 20 589 34 1017 1.048 39 1177 68 2033
84805406 2.368 26 783 45 1353 0.592 52 1566 90 2705
84805409 1.519 33 978 56 1689 0.37975 65 1955 113 3377
84805412 1.057 39 1172 67 2024 0.26425 78 2344 135 4049
84805415 0.735 47 1406 81 2428 0.18375 94 2811 162 4855
84805418 0.567 53 1600 92 2764 0.14175 107 3201 184 5528
84805421 0.451 60 1794 103 3099 0.11275 120 3589 207 6198
84805424 0.367 66 1989 115 3436 0.09175 133 3978 229 6871
84805427 0.257 79 2377 137 4106 0.06425 158 4754 274 8211
84805430 0.19 92 2764 159 4775 0.0475 184 5529 318 9550
84805433 0.146 105 3154 182 5447 0.0365 210 6307 363 10894
84805436 0.115 118 3553 205 6138 0.02875 237 7107 409 12275
84805439 0.092 132 3973 229 6862 0.023 265 7945 457 13724
84805442 0.07 152 4554 262 7867 0.0175 304 9109 524 15733
84805445 0.055 171 5138 296 8875 0.01375 343 10276 592 17750
